Acoplamento Elástico Madeflex MD

Código: AcoplamentoMD Marca: Mademil

Selecione a opção de Acoplamento MD:

Consulte o preço

NOME: Acoplamento Elástico Madeflex MD

REFERÊNCIA: MD

MARCA: Mademil

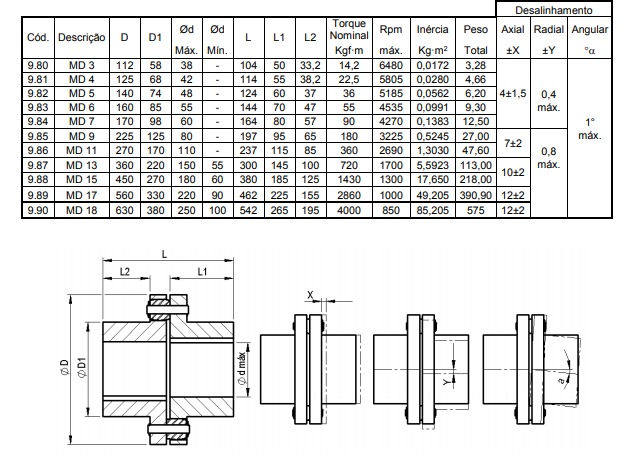

CARACTERÍSTICAS TÉCNICAS

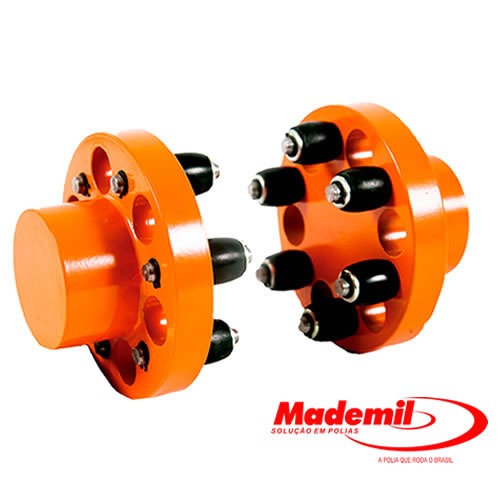

Os acoplamentos MADEFLEX MD são compostos por dois cubos simétricos e totalmente usinados de ferro fundido cinzento, com pinos de aço e sobre os quais, os elementos flexíveis em borracha nitrílica fixados por anéis elásticos tipo DIN 471;
Esta configuração torna apto ao acoplamento MD ser torcionalmente elástico e flexível em todas as direções, absorvendo vibrações, choques, desalinhamentos radiais, axiais e angulares; protegendo desta forma os equipamentos acoplados;
Estes acoplamentos permitem trabalho em posição horizontal e vertical, desde que corretamente fixados, e aceitam reversões de movimentos. Podem ser usados em temperaturas de –20 a 80C°, além disto, os elementos flexíveis são a prova de óleo;
Em função de sua forma construtiva simples, dispensam cuidados e ferramentas especiais para sua montagem, a máquina e motor podem ser movidos no sentido axial tornando este trabalho rápido e fácil. Os elementos flexíveis podem ser substituídos sem desmontar o acoplamento;
Não necessitam manutenção e nem lubrificação e são fornecidos na cor Laranja Segurança (Tinta Laca Nitrocelulose Munsell 2,5 YR 6/14);
São compactos, possuem baixo peso, e consequentemente um baixo momento de inércia J;
Os acoplamentos sob pedido podem ser fornecidos com o furo na configuração desejada pelo cliente, ou o padrão que consiste de um furo e canal de chaveta conforme DIN 6885, tolerância ISO H7 e dois furos roscados a 90° com parafusos DIN 916 para fixação axial;
Para altas rotações recomendamos balanceamento dinâmico segundo ISO 21940-11, G 6,3 no mínimo.
